液槽式無隔板
高效過濾器它采用了液槽密封技術，是一種國內目前常用的機械壓緊裝置密封的一種方法。并且液槽過濾器安裝方便。密封十分可靠，因此它的終端過濾效果也比普通的產品要好。
液槽式無隔板高效過濾器設計特點：
1、主要用于過濾0.3um以上的空氣懸浮顆粒，作為各種過濾系統的末端過濾。
2、濾料采用超細玻璃纖維濾紙制成，以熱熔膠為分隔。
3、此設計降低了運行成本，無隔板的熱塑性隔膠可以確保相同褶層間距，保證了氣流通過，達到高容塵量，充分利用了過濾器整個深度的濾材。
4、過濾器四周均用特殊密合劑密封，確保整個過濾器的密封性。
5、在過濾器進、出風面加裝噴塑護網，以保護濾紙不被損壞。

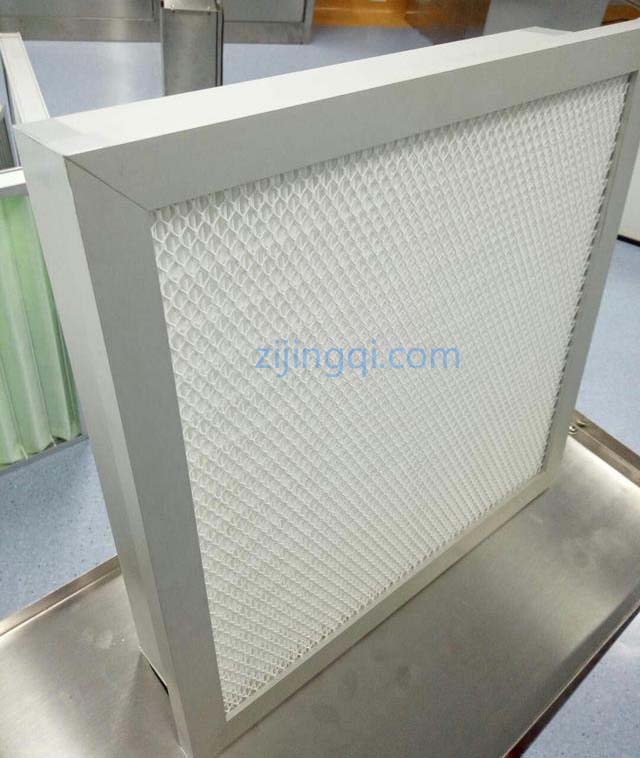

6、此過濾器出風面帶法蘭，法蘭內側灌液槽密封膠，密封性能將大大增強。
7、槽內的密封膠為非牛頓液體，該膠具有不揮發、不爬油、耐酸堿無毒無味等優點。并有良好的阻燃性和穩定的電絕緣
性能。

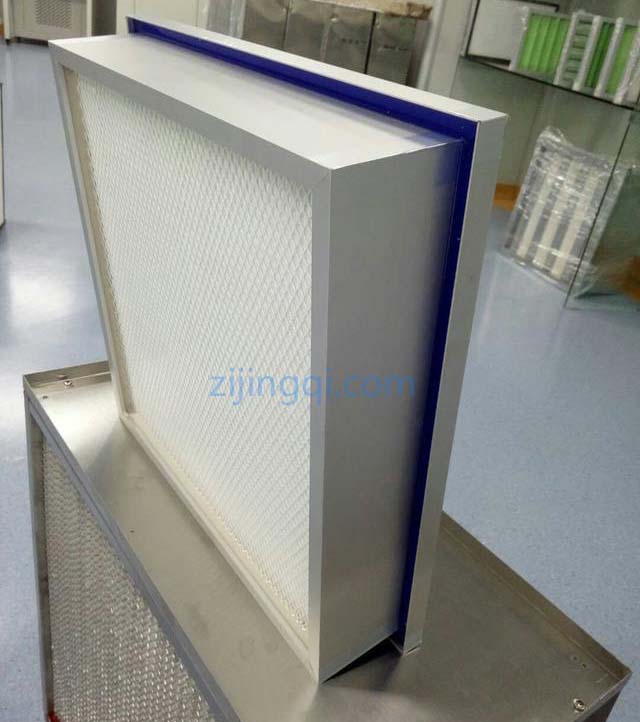

8、因過濾器出風面帶法蘭，進風面與出風面尺寸不一致，客戶在訂做時需提供進、出風面的尺寸。
9、每臺過濾器均經嚴格測試。
10、過濾效率等級：H13-H14（EN1822）。
液槽式無隔板高效過濾器使用環境：
最高溫度：≤ 80℃
最高濕度：≤ 100%RH
外框材料：鋁合金
使用濾料：超細玻璃纖維濾紙
密封膠：果凍膠
分隔物：熱熔膠
保護網：鋼網噴塑，白色
工作效率：99.97%，99.99%，99.999%（MPPS
應用領域：廣泛應用于垂直送風的潔凈廠房終端過濾。常用于制藥廠、食品廠、電子廠等無塵室。
液槽式無隔板高效過濾器與傳統的無隔板高效過濾器的區別是什么呢?
1、它們的外觀不一樣，液槽式過濾器比無隔板高效過濾器要多一條液槽邊。
2、它們的過濾面積不一樣。在兩者的尺寸相同的情況下，液槽式過濾器的過濾面積要低于無隔板高效過濾器，因?yàn)樗乃闹軒Я艘翰圻?，這才減少了中間的過濾面積。
3、它們的安裝密封不一樣。無隔板高效過濾器是通過進風面或者是出風面的密封膠條與箱體之間密封，液槽高效過濾器則是通過液槽邊膠與箱體之間密封，因此其密封性更好。
4、其價格成本也不一樣。還是因?yàn)橐翰凼竭^(guò)濾器的邊緣多了一條液槽邊，注入的液槽膠又是成本比較高的原材料，所以，這種過濾器的價格也會比普通無隔板高效
空氣過濾器的高一些。
附：DOP液槽高效送風口設計特點：
1、箱體表面采用靜電噴塑處理，耐腐蝕性強，液槽密封設計進一步增強 了它的獨特性。箱體主要采用冷軋鋼板已焊接的方式連接，且所有的焊接都經過 特殊的膠密封處理，以防止空氣泄漏。散流板以固定螺栓所固定，安裝及拆卸較為方便，更換過濾器時，可直接在天花底部進行操作，而無需拆除天花 板系統上的箱體。
2、箱體頂部進風口中裝有蝶形風閥，且在箱體底部的側面用一個旋轉的閥門調節裝置控制，以調節進入潔凈室內的風量。
3、過濾器的框架通過箱體四周的過濾器壓件所支撐固定，為方便更換過濾器，所有過濾器壓件能自由旋轉。
4、并可防止空氣通過倒行框架泄漏及箱體刀邊滑出過濾器框架膠槽。
液槽式高效過濾器的送風口上方安裝了兩個DOP接頭，一個用于發塵，另一個用于檢測。這樣的設計能夠方便用戶在過濾器出風面對過濾器進行發塵檢測和過濾器壓差的檢測。除此之外，接頭下的軟管接通到箱底，這樣可以保證過濾器上方的發塵濃度保持均勻，提高過濾效率。液槽式高效過濾器具有旋轉式的壓塊，方便過濾器進行安全、快速的更換。另外在進行更換過濾器的時候，液槽密封也能夠保證整個過程不會發生泄露。
附：液槽高效過濾器的安裝施工注意事項：
1、安裝形式有潔凈室內安裝和吊頂或技術夾層安裝兩種潔凈室內安裝是指能在潔凈室內安裝和更換高效過濾器。
2、液槽高效過濾器吊頂或技術夾層安裝是指只能在吊頂內或技術夾層內安裝和更過濾器。
3、液槽高效過濾器與框架：之間的密封方式有密封墊、負壓密封、液槽密封等。
4、液槽高效過濾器采用密封墊密封時，通常采用閉孔海綿橡膠板或氯丁橡膠板，也可用硅橡膠涂抹密封。
5、液槽高效過濾器密封墊料厚度常采用6 ~8mm，密封墊的拼接方法與空氣凈化系統風管的法蘭連接墊料拼接方法相同，即采用梯形或榫形拼接。
6、密封墊粘貼在高效過濾器的邊框上， 安裝后密封墊壓縮率應在25%~ 50%。采用液槽密封時，液槽的液面高度應符合設計要求，上般為2/3槽深，密封液的熔點宜高于50℃，框架各連接處不得有滲液現象。安裝時將刀架式高效過濾器浸插在密封槽內。
